Установка доводчиков стекол на Ваз своими руками FALCON WR-250Как-то летом обратил внимание, как на стоянку подъезжает ВАЗ 2110 и паркуется. Водитель спокойно выходит и оставляет все окна открытыми. Только я хотел ему об этом сказать, как он щёлкает брелок и чудо окна закрываются автомитически при постановке автомобиля на охрану. Позже я выяснил, что на такое волшебство способен модуль управления стеклоподъемниками.

Таких модулей большое множество и подключить их можно практически к любой сигнализации.
В этой статье рассмотрим установку и подключение модуля управления ЭСП FALCON WR-250 (примерная цена 550р).

Функции FALCON WR-250:

  1. Ручное управление стеклами в одно касание (доводчик стекол)
  2. Защита от короткого замыкания выходов
  3. Восстановление положения стекол после снятия с режима охраны (при подключении к автосигнализации или модулю центрального замка)
  4. Автоматическое поочередное закрывание стекол
  5. Режим автонастройки
Т.к. один модуль рассчитан на управление только двух стеклоподъемников, то устанавливать будем сразу два модуля.

Подключение модуля управления стеклоподъемниками на ВАЗ 2110

Итак, потребуется:
  1. Маркировка сигнального кабеляМодуль управления стеклоподъёмниками FalconWR-250 – 2шт.
  2. Сигнальный кабель 0,22х2 в двойной изоляции – 22м.п. (с запасом)
  3. Силовой кабель (например, ПВ-3)>1,5х1 (с запасом) – 22м.п.
  4. Силовой кабель (например, ПВ-3) 4х1 – 2 м.п.
  5. Кабель 0,5х1 для разводки подсветок кнопок – 22 м.п.
  6. Реле 5-ти контактное с колодкой – 1 шт.
  7. Трубка термоусадочная 3 мм.и 5 мм. Диаметром
  8. Паяльник, канифоль, припой
  9. Свободная суббота в гараже
Чтобы зря не терять время в гараже, я спаял проводку заранее дома. Боясь ошибиться, провода взяты с довольно большим запасом, хотя в итоге остатки оказались и не такими уж большими.
Начинка» сигнального кабеляпроводка сигнальных проводовпроводка силовых проводовкоса проводов
Вот собранная "Коса" проводов:
РазъёмыРазъёмыМассапитание
Так как модули я расположил за центральной консолью (под ЭБУ), то массовые провода я не наращивал, а скрутил вместе, пропаял кончик кольцом и прикрутил на кронштейн ЭБУ. Туда же я провёл дополнительную массу проводом 6 кв.мм. напрямую от АКБ:
проводкадополнительная масса от АКБдополнительная проводка от АКБ
Этим самым убил сразу двух зайцев: обеспечил нормальную массу блокам управления ЭСП и качественно заземлил кронштейн ЭБУ с целью дальнейшей модернизации разводки масс ЭБУ и датчиков. Но об этом не здесь ?
+12 вольт протянул прямо на АКБ через отверстие моторного щита для штатной проводки.
Все соединения были тщательно зачищены и обильно политы силиконовой смазкой для защиты от окисления.

Вот схема подключения модуля управления стеклоподъемниками (блок кнопок в двери водителя – от 105-ой Волги, пассажирские кнопки – Калиновские)
схема подключения модуля управления стеклоподъемникамисхема блока кнопок от волги
Все разъёмы кнопок и их цоколёвка абсолютно идентичны штатным разъёмам кнопок ВАЗ 2110

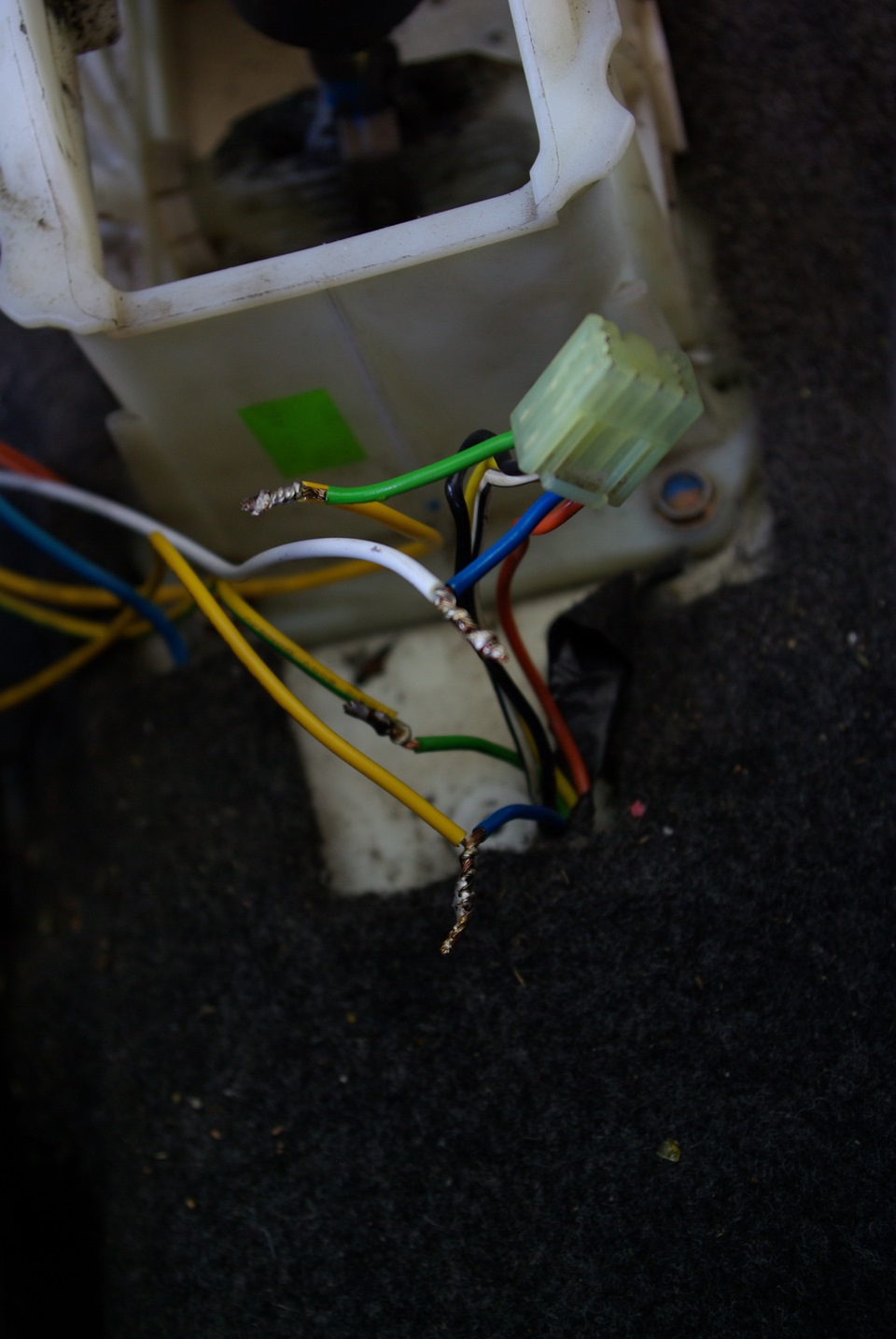

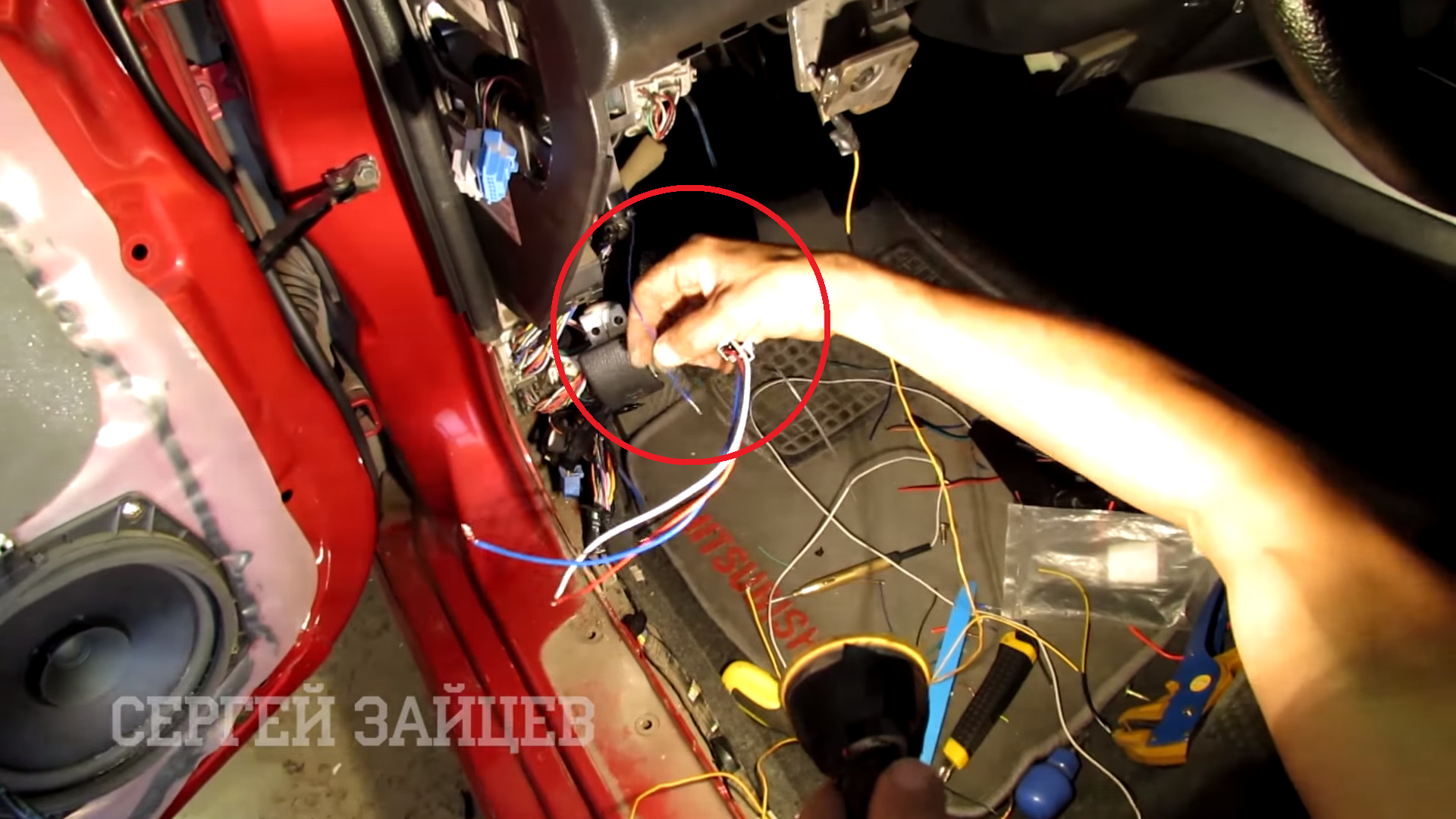

Ниже привожу фотографии самого процесса установки. Если чего и забыл сфоткать – извиняйте, уж больно увлёкся процессом. Да, чуть не забыл, при сборке «косы» я подписывал все концы проводов гелевой ручкой и оборачивал канцелярским скотчем. Иначе разобраться что и куда будет просто невозможно. На одном из фото ниже этот момент зафиксирован:
подключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемниками
подключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемниками
подключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемникамиподключение и установка модуля управления стеклоподъемниками

Подключение модуля управления стеклоподъемниками к сигнализации

Пример подключения FalconWR-250 к сигнализации StarLine A61:
Необходимо подключить всего 2 провода с 16-ти контактного разъёма:
  1. Чёрно-красный (контакт 12) "отрицательный выход блокировки двигателя" соединить с серыми проводами модулей "-"запереть;
  2. Жёлто-белый (контакт 15) "отрицательный выход доп. канала №3" соединить с жёлтыми проводами модулей "-"отпереть.
В итоге чёрно-красный провод будет рулить дожимом стёкол при постановке на охрану, а жёлто-белый обеспечит работу функции "проветривание" дистанционно с брелка при включенной охране. На StarLine A61 перепрограммировать функцию дополнительного канала не нужно, по умолчанию все выставлено как надо (импульс 0.7 сек). А вот модули надо будет настроить согласно инструкции к Фальконам: перемычка №3 устанавливает степень открывания стёкол при проветривании. Я установил минимум (перемычка снята).

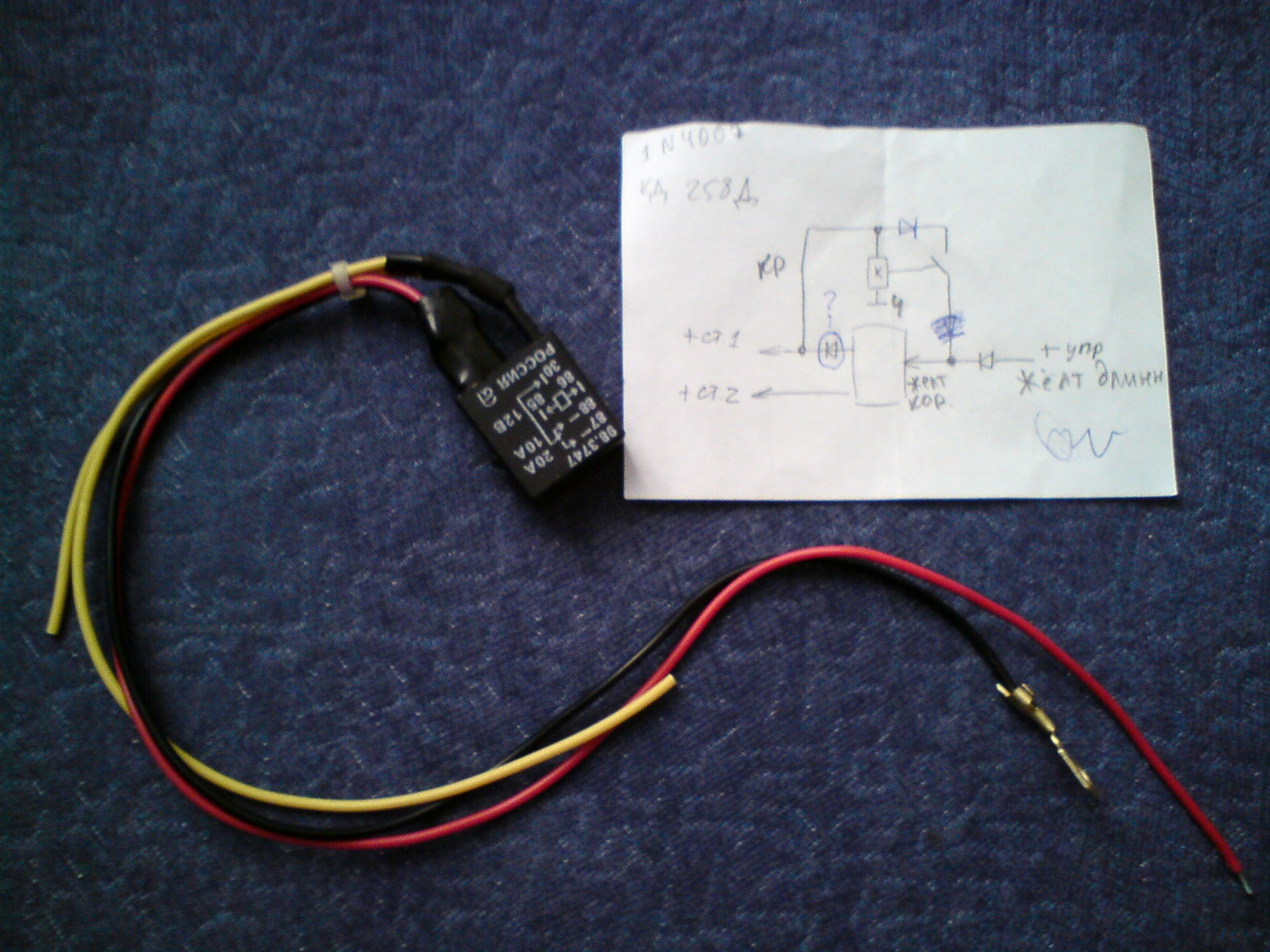

И ещё, если выход блокировки ДВС на сигнализации задействован для блокировки двигателя - необходимо развязать провода модулей от проводов блокировки со стороны реле блокировки диодом. Подробно и со схемой это описано в мануале к модулям.

Пример работы модуля управления стеклоподъемниками FalconWR-250

Заключение

За сравнительно не высокую цену можно оснастить свой автомобиль приятными функциями: установить доводчик стекол, автомитическое закрытие окон автомобиля при постановке на охрану и восстановление исходного положения стекол. Нельзя сказать, что подключение модуля управления ЭСП пустяковое дело, но при наличии схем процесс установки будет значительно легче. Купить модуль управления стеклоподъемниками можно в интернет-магазинах.
